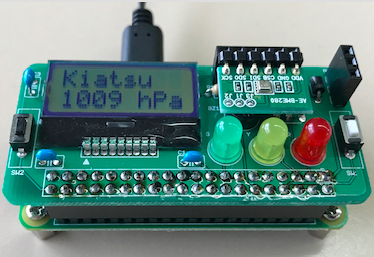

試作中の「IoT学習HAT」です。
Raspberry Pi Zero/W と40ピンヘッダで接続されたHAT（拡張ボード）
になります。I2Cにより接続された温度・湿度・気圧センサーの情報をLCDに
表示可能で、LED3個、入力ボタン2個（内一つがシャットダウンボタン）、
小さなブザーが1個がついています。この「IoT学習HAT」に関係する新しい
情報がありましたら、ここでお知らせします。
◎最新のイメージのダウンロードURLについて（関連ページ：P.27とP.47） ダウンロードURL http://ftp.jaist.ac.jp/pub/raspberrypi/raspbian/images/ raspbian-2018-04-19/ 2018-04-18-raspbian-stretch.zip 直接イメージファイル(Zip)をダウンロードする場合のURL http://ftp.jaist.ac.jp/pub/raspberrypi/raspbian/images/raspbian-2018-04-19/2018-04-18-raspbian-stretch.zip 2018-04-18-raspbian-stretchには、日本語フォントが入っていますので、 日本語フォントのインストールは必要ありません。 ◎Blynkについて（関連ページ：P.139とP.141） Blynkのバージョンは、v0.4.7からv0.5.2になっており、デフォルトの ポート番号が8442から80に変更されています。（便利になりました！）
Windows10 Fall Creators Update を行うとネットワーク共有で Zero over USB ができなくなる不具合に対する対応の資料を下記のURLにアップしました。 http://www.coronasha.co.jp/static/00901/zero_info_20180323.pdf ◎最新のイメージのダウンロードURLについて（関連ページ：P.27とP.47） ダウンロードURL http://ftp.jaist.ac.jp/pub/raspberrypi/raspbian/images/ raspbian-2018-03-14/ 2018-03-13-raspbian-stretch.zip 直接イメージファイル(Zip)をダウンロードする場合のURL http://ftp.jaist.ac.jp/pub/raspberrypi/raspbian/images/raspbian-2018-03-14/2018-03-13-raspbian-stretch.zip 2018-03-13-raspbian-stretchには、日本語フォントが入っていますので、 p.58の注2の日本語フォントのインストールは必要ありません。
2017-09-07からのイメージより、OSのRaspbianが、Jessie (Debian 8) からStretch (Debian 9) に変わりました。 ◎最新のイメージのダウンロードURLについて（関連ページ：P.27とP.47） ダウンロードするPCのWebブラウザは、検証用としてFirefoxかGoogle Chrome を使っています。 ダウンロードURL http://ftp.jaist.ac.jp/pub/raspberrypi/raspbian/images/ raspbian-2017-12-01/ 2017-11-29-raspbian-stretch.zip 直接イメージファイル(Zip)をダウンロードする場合のURL http://ftp.jaist.ac.jp/pub/raspberrypi/raspbian/images/raspbian-2017-12-01/2017-11-29-raspbian-stretch.zip 2017-11-29-raspbian-stretchには、日本語フォントが入っていますので、 p.58の注2の日本語フォントのインストールは必要ありません。 ◎NTPのコマンドについて（関連ページ：P.45） 2017-11-29-raspbian-stretchでは、NTPのコマンドが使えませんので、 下記の手順でインストールします。 pi@corona:~ $ sudo apt-get update pi@corona:~ $ sudo apt-get -y install ntp 次のコマンドで確認します。 pi@corona:~ $ ntpq -p /etc/ntp.confを修正したい場合は、 https://www.server-world.info/query?os=Debian_9&p=ntp 等を参考にし、ntp.confを修正してrestartさせます。 pi@corona:~ $ sudo nano /etc/ntp.conf pi@corona:~ $ sudo systemctl restart ntp 次のコマンドで確認します。 pi@corona:~ $ ntpq -p ◎Lynxについて Zero over USBで、Raspberry Pi Zeroがインターネット接続できるかの 確認する方法として、筆者は、Lynx（キャラクタベースのWebブラウザ）を 使っています。Lynxのインストール手順は、下記の通りです。 pi@corona:~ $ sudo apt-get update pi@corona:~ $ sudo apt-get -y install lynx pi@corona:~ $ lynx Lynxを立ち上げると、デフォルトの http://lynx.invisible-island.net/ のサイトに接続されますので、インターネットへの接続が確認できます。 Lynxの終了は、qを入力して、yを入力します。
◎Mac用のイメージファイル書き込み読み込みソフトApplePi-Baker v.1.9.5について（関連ページ：P.54） https://www.tweaking4all.com/software/macosx-software/macosx-apple-pi-baker/ より更新(September 30, 2017)されたApplePi-Baker v.1.9.5 (v.1.9.4b) が ダウンロードできます。ApplePi-Bakerでイメージを書き込む時に、Zero over USB の設定をしたい場合は、「Auto eject after successful restore」のチェック をはずして書き込んだ後、ターミナルで入ってP.49のconfig.txtとcmdline.txtを編集し、 p.51のtouchコマンドでsshのファイルを作成します。 ◎Macの場合のSDFormatterについて（関連ページ：P.54） ApplePi-Bakerでイメージを書き込むときに、Micro SD cardを再利用する場合は、 SDフォーマッタ5.0(Mac用)の「SD Card Formatter.app」を使います。 https://www.sdcard.org/jp/downloads/formatter_4/eula_mac/index.html よりInstallSD_CardFormatter0500.mpkgをダウンロードしてインストールします。
◎最新のイメージのダウンロードURLについて（関連ページ：P.27とP.47） http://ftp.jaist.ac.jp/pub/raspberrypi/raspbian/images/ 2017-09-07-raspbian-stretch.zip http://ftp.jaist.ac.jp/pub/raspberrypi/raspbian/images/raspbian-2017-09-08/2017-09-07-raspbian-stretch.zip 2017-09-07-raspbian-stretchは、日本語フォントは入っていますので、 p.58の注2の日本語フォントのインストールは必要ありません。 ◎config.txtについて（関連ページ：P.30とP.49） config.txt の編集（PCでのイメージ作成の直後に行うこと） 最後行に dtoverlay=dwc2 を追加します。 （例：config.txtの最後の3行） # Enable audio (loads snd_bcm2835) dtparam=audio=on dtoverlay=dwc2 ◎cmdline.txtについて（関連ページ：P.30とP.50） cmdline.txt の編集（PCでのイメージ作成の直後に行うこと） cmdline.txtの中のrootwaitとquietの間に modules-load=dwc2,g_ether g_ether.host_addr=02:22:82:ff:ff:01 g_ether.dev_addr=02:22:82:ff:ff:11 を追加します（改行せずスペース区切りで続けて記述するように注意します）。 【編集前の例】 dwc_otg.lpm_enable=0 console=serial0,115200 console=tty1 root=PARTUUID=242ad76d-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait quiet init=/usr/lib/raspi-config/init_resize.sh splash plymouth.ignore-serial-consoles 【編集後の例】 dwc_otg.lpm_enable=0 console=serial0,115200 console=tty1 root=PARTUUID=242ad76d-02 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait modules-load=dwc2,g_ether g_ether.host_addr=02:22:82:ff:ff:01 g_ether.dev_addr=02:22:82:ff:ff:11 quiet init=/usr/lib/raspi-config/init_resize.sh splash plymouth.ignore-serial-consoles ◎シャットダウン機能の追加（関連ページ：P.76） shutdown-off.sh 次のようにwgetコマンドでファイルのダウンロードができます（以下省略）。 pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/shutdown-off.sh ◎プログラム6-1（関連ページ：P.93） ledtest.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/ledtest.py ◎プログラム6-2（関連ページ：P.94） ledtest2.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/ledtest2.py ◎プログラム6-3（関連ページ：P.95） pirtest.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/pirtest.py ◎プログラム6-4（関連ページ：P.101） ledtest3.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/ledtest3.py ◎プログラム6-5（関連ページ：P.102） pirtest2.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/pirtest2.py ◎プログラム6-6（関連ページ：P.103） softpwm.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/softpwm.py ◎プログラム6-7（関連ページ：P.104） buzzer.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/buzzer.py ◎プログラム6-8（関連ページ：P.113） botan.php pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/botan.php.zip pi@corona:~ $ unzip botan.php.zip ◎プログラム7-1（関連ページ：P.118） rec.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/rec.py
◎プログラム7-2（関連ページ：P.123） calendar.php pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/calendar.php.zip pi@corona:~ $ unzip calendar.php.zip
◎プログラム7-3（関連ページ：P.127） style.css pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/style.css ◎delcamera.sh（関連ページ：P.130） delcamera.sh pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/delcamera.sh ◎プログラム7-4（関連ページ：P.132） jinkantest.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/jinkantest.py ◎Karacrix拡張I/Oボードの情報（関連ページ：P.146） http://karacrix.jp/hardware/kcxh-KBRS31A.htm http://karacrix.jp/files_etc/KCX-MAN-KBRS31A-v101.pdf ◎プログラム9-1（関連ページ：P.151） karacrix_PI.py pi@corona:~ $ wget http://www.coronasha.co.jp/static/00901/karacrix_PI.py ◎karacrix_KBRS31.pyのダウンロードURL（関連ページ：P.151） http://www.karacrix.jp/raspberrypi/ KBRS31A 操作用簡単「Python言語」サンプルプログラム ◎フリーソフトウェアKaracrixBuilderの利用（関連ページ：P.152） http://www.karacrix.jp/downloadlist.htm より karacrix32F_v351_raspbian20150505.tgz をダウンロード ◎ngエディタのインストール方法（関連ページ：P.163） pi@corona:~ $ sudo apt-get install libncurses-dev ng-1.5beta1.tar.gzをダウンロードします。 pi@corona:~ $ wget http://tomato.sakura.ne.jp/~amura/archives/ng/ng-1.5beta1.tar.gz pi@corona:~ $ gzip -d ng-1.5beta1.tar.gz pi@corona:~ $ tar xvf ng-1.5beta1.tar ng-1.5beta1のディレクトリにng-1.5beta1-utf8.patchをダウンロードします。 pi@corona:~ $ wget http://www002.upp.so-net.ne.jp/hidev/ng-1.5beta1-utf8.patch.gz pi@corona:~ $ gzip -d ng-1.5beta1-utf8.patch.gz pi@corona:~ $ mv ng-1.5beta1-utf8.patch ng-1.5beta1 pi@corona:~ $ cd ng-1.5beta1 パッチを当てます。 pi@corona:~/ng-1.5beta1 $ patch -p1 < ng-1.5beta1-utf8.patch pi@corona:~/ng-1.5beta1 $ ./configure pi@corona:~/ng-1.5beta1 $ make pi@corona:~/ng-1.5beta1 $ sudo cp ng /usr/bin pi@corona:~/ng-1.5beta1 $ cd pi@corona:~ $ ng 以上で、ngエディタが使えるようになります。
